UPS电源容量的计算方法【UPS电源厂家】消控中心和前端的智能化设备均由消控中心的UPS提供后备电源。

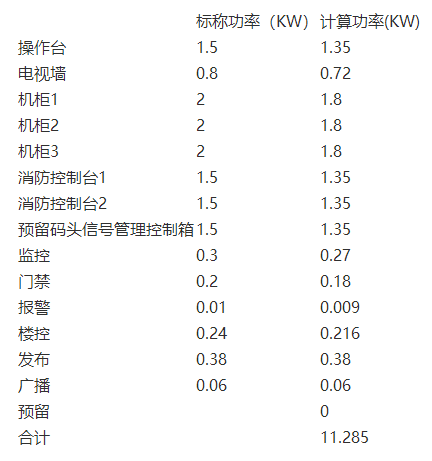

机房UPS电源：Pj’= 11.285kW UPS电源输出的功率因素cosφ=0.8 S=Pj’÷ cosφ=14.11KVA 考虑UPS适当预留容量，选择15KVA的UPS 二.蓄电池的容量计算 ⑴ 计算蓄电池的最大放电电流值 I最大=Pcosф/(η*E临界*N) 注：P → UPS电源的标称输出功率 cosф → 负载功率因数(一般为0.8) η → UPS逆变器的效率(一般为0.95) E临界 → 蓄电池组的放电电压(12V电池10.5V,2V电池1.75V，) N →每组电池的数量 ⑵根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据： 电池组的标称容量= I最大/C 蓄电池时间与放电速率C 15分钟 30分钟 60分钟 90分钟 120分钟 180分钟 240分钟 1.98C 0.92C 0.61C 0.5C 0.42C 0.29C 0.19C 15KVA后备延时60分钟 UPS电池容量计算 电池的最大放电电流= 负载功率15000VA×0.8÷(0.95效率*32节*10.5V每节电池放电电压)=38.82A 电池组的标称容量= 38.82A÷0.61C=63.64AH 所以选用蓄容量必须≌63.64AH的，故选择最接近此容量蓄电池即12V65AH蓄电池*32节，可满足后备延时60分钟。 |
